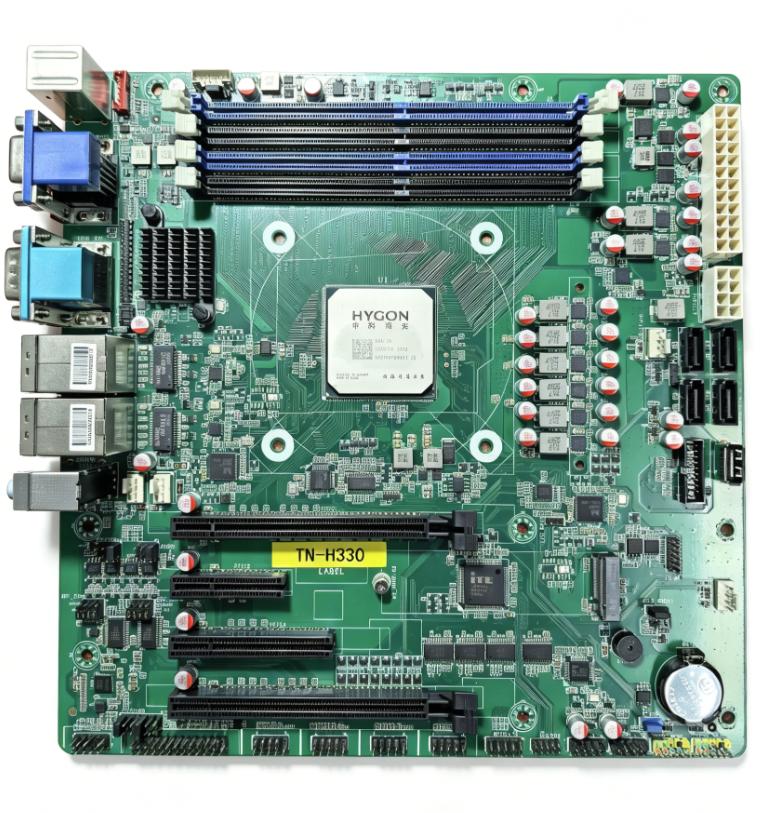

图南 TN-H330 国产信创工控主板

图南TN-H330是自主研发的国产信创专用工控主板，深度适配海光处理器平台。工业级全固态电容、封闭式电感、抗干扰电路设计，耐高温、抗震动、防电磁干扰，支持7×24小时不间断工作。原生搭载全规格IO接口，兼顾信创办公与嵌入式工控两用。

• 型号：TN-H330 M（图南自研专属） • 处理器：海光EL35H-3350 国产信创处理器 • 内存：4×DDR4 U-DIMM 双通道，最大64GB • 高速存储：PCIe 3.0×4 固态硬盘接口 • 扩展存储：4×SATA III 6Gb/s • 扩展槽：1×PCIe 3.0×4 + 1×M.2 Key-E(WiFi/BT) • 系统：统信UOS、麒麟、Windows全兼容

01 产品概述 图南TN-H330深度适配海光国产信创处理器平台，全程采用工业级全固态电容、封闭式电感及抗干扰电路精工设计，耐高温、抗震动、防电磁干扰、宽温稳定运行，长期运行不宕机、不降频、不蓝屏。 02 核心硬件规格 • 处理器：海光EL35H-3350 国产信创专用处理器 • 内存：4×DDR4 U-DIMM 双通道，最大64GB • 高速存储：PCIe 3.0×4 固态硬盘专用接口 • 扩展存储：4×SATA III 6Gb/s，支持机械/固态扩容 • 扩展槽：1×PCIe 3.0×4 高速扩展槽 • 无线：1×M.2 Key-E（WiFi/蓝牙模块） 03 后置IO接口 USB3.2高速接口4个、USB2.0接口2个、HDMI2.0（4K@60Hz）1个、VGA 1个、千兆RJ45网口2个（双网冗余）、工业RS232 COM串口1个、音频接口3个。 04 内置扩展插针 USB2.0前置扩展插针、CPU温控4针PWM风扇插针、系统散热风扇插针、前置面板开关机及指示灯插针、LVDS/eDP工业触控屏插针、SATA供电扩展插针。

后置IO接口： • USB 3.0：4个 • USB 2.0：4个 • HDMI 2.0：1个（4K@60Hz） • VGA：1个 • DisplayPort 1.4：1个 • 千兆RJ45网口：4个 • 音频接口：3个 • COM串口：2个（RS232） 主板内部接口： • DDR4插槽：4个 • SATA III：4个 • M.2 NVMe：1个 • M.2 SATA：1个 • PCIe x16：2个 • PCIe x4：2个 • 前置USB插针：2组 • 24pin + 8pin供电

• 图南自研自有型号：品牌自主定型，批量供货稳定，售后有保障 • 海光信创深度适配：专为海光处理器调校，完全符合信创验收标准 • 工业级精工用料：全固态抗干扰电路，7×24小时高负荷稳定运行 • 全接口多功能：双网双显多串口，办公工控即插即用 • 自由扩展升级：内存、硬盘、网卡、无线均可按需扩容 • 多行业适配：信创办公、工业控制、嵌入式终端、边缘计算

信创工业自动化工控主机、嵌入式一体化设备主板、智能自助终端、能源电力数据采集网关、智能交通安防边缘计算、医疗检测仪器配套工控主板

• 工作温度：0℃～50℃（宽温版可定制） • 存储温度：-20℃～80℃ • 工作湿度：10%～90%无冷凝 • 工作模式：7×24小时不间断运行
