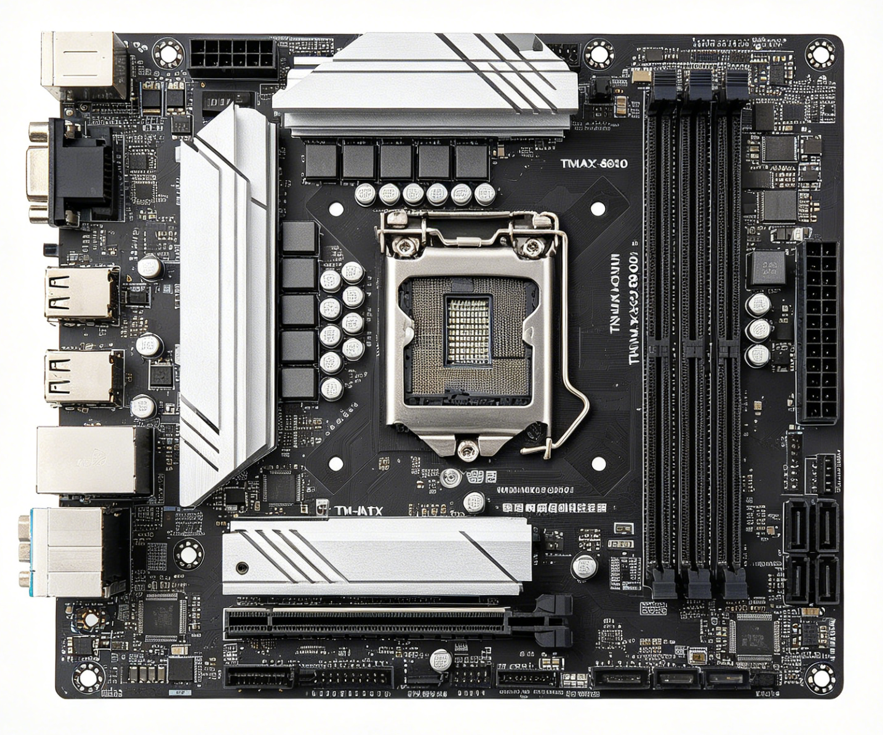

图南 TN-MATX-S6800 申威信创工控主板

图南 TN-MATX-S6800 是图南科技自主研发、自主命名、自主定型的申威国产信创工控主板，专为军工涉密、安全敏感行业、关键基础设施信息化项目量身打造。整机标配申威 SW6B 八核国产纯血处理器、32GB DDR4 ECC 高速内存、1TB 高速 NVMe 固态、板载千兆双网口与丰富工业 IO，预装统信 UOS 信创操作系统，全栈纯国产、自主可控、安全合规。

• 主板型号：图南原厂 TN-MATX-S6800 自研主板 • 处理器CPU：申威 SW6B 八核国产纯血信创处理器 • 运行内存：标配 32GB DDR4 ECC 工业级双通道内存 • 存储硬盘：标配 1TB 高速 NVMe 固态硬盘 • 板载网络：2×板载千兆 RJ45 网口 • 预装系统：统信 UOS 申威专版国产信创操作系统

01 处理器核心性能 搭载申威 SW6B 八核国产纯血处理器，采用申威自主指令集架构，无任何 X86/ARM 授权依赖，是国家『核高基』重大专项核心成果。主频 2.0GHz、八核多线程并发处理能力优异，原生支持国密 SM2/SM3/SM4 硬件加速，专为军工涉密、政务核心、能源电力关键基础设施等高安全合规要求场景倾力优化。先进低功耗制程，温控优异，长时间高负载稳定运行不发烫、不蓝屏。 02 图南自研 TN-MATX-S6800 主板核心参数 图南 TN-MATX-S6800 主板为品牌申威平台专属定制工控主板，采用军工级电路布局设计，全封闭式电感、全固态军工级电容、6 层 PCB 板，抗干扰、抗震动、抗辐射能力突出，专为严苛工业及涉密场景倾力打造。 • 内存插槽：2×DDR4 U-DIMM 双通道，支持 ECC 纠错，最大支持 128GB • 存储接口：1×M.2 NVMe 2280（PCIe 3.0×4 高速接口） + 4×SATA III 6Gb/s • 扩展槽位：1×PCIe 3.0 x16 + 1×PCIe 3.0 x4 + 1×Mini-PCIe • 安全模块：板载 TCM 国产可信密码模块（可选 TPM 2.0） • 板型规格：MATX 工业级标准板（244×244mm） 03 内存、存储与供电系统 标配 32GB DDR4 ECC 大容量内存，最大支持扩容至 128GB，金融、电力、军工等关键业务运算数据零差错。标配 1TB NVMe 高速固态硬盘，连续读写速度突破 3000MB/s，开机秒进、软件秒响应。供电系统采用工业级 ATX 24pin + 8pin 双路供电，宽压稳定运行，断电恢复自启功能确保关键业务永不中断。 04 操作系统适配 出厂预装统信 UOS 申威专版国产信创操作系统，深度适配申威 SW6B 处理器，软件生态完善、安全防护等级高。同时兼容麒麟申威专版、中科方德申威专版等国产系统，可根据军工、涉密项目特定需求免费按需预装、定制开发，到手即可直接上机使用。

后置背板原生 IO 接口 • USB3.2 高速接口：4 个 • USB2.0 常规接口：4 个 • HDMI 2.0 高清显示接口：1 个（4K@60Hz） • VGA 视频兼容接口：1 个 • 千兆 RJ45 网口：2 个（双网冗余、内外网隔离） • 工业 RS232 串口：6 个 • 工业 RS485 串口：2 个 • 标准音频接口：3 个 • PS/2 接口：2 个（适配军工专用键鼠） • 标准电源供电接口：1 个 主板内置扩展插针 • USB2.0 前置扩展插针：2 组（4 个前置 USB） • SATA 设备供电插针：2 组 • CPU 温控风扇插针：1 个（4 针 PWM） • 系统机箱风扇插针：3 个 • 前置面板功能插针：1 组 • LVDS/eDP 工业显示插针：1 个 • GPIO 数字 IO 插针：16 路 • TCM 国产可信模块插针：1 个

✅ 申威国产纯血平台：无任何 X86/ARM 授权依赖，纯血信创最高合规等级 ✅ 国家级核心项目成果：申威 SW6B 是『核高基』重大专项核心处理器 ✅ 军工级稳定用料：6 层 PCB + 全固态电容，抗干扰、抗辐射、抗震动 ✅ 板载 TCM 国产可信模块：满足等保三级、军工涉密等高安全场景要求 ✅ ECC 内存防错纠错：关键业务数据零差错，最大扩展 128GB ✅ 双网双显多串口：6 路 RS232 + 2 路 RS485，工控通讯全场景覆盖 ✅ 16 路 GPIO 数字 IO：工业设备联动控制能力强大 ✅ 全栈纯国产信创：CPU + 主板 + 系统全部国产自主可控

军工涉密信创项目核心主板、政府机要保密终端、能源电力关键基础设施控制主机、轨道交通信号系统、智能制造高端装备主控、国防安全监测设备、各类军民融合信创工控集成项目

• 主板规格：MATX 工业级标准版型 244×244mm • 工作温度：0℃ ~ 60℃（军工宽温版可定制 -40℃ ~ 85℃） • 存储温度：-40℃ ~ 85℃ • 工作湿度：5% ~ 95% 无冷凝 • 供电规格：ATX 24pin + 8pin 双路工业级供电 • 抗震动：5~500Hz / 2Grms（IEC 60068-2-64 军标级） • 抗冲击：50G / 11ms（IEC 60068-2-27 军标级） • 安全认证：等保三级 / 军 B 级 / 国密二级（可选）

标准订购型号：TN-MATX-S6800+申威SW6B 2.0G+32G+1TB+板载 可选定制：内存升级（最大 128GB）、硬盘扩容（最大 4TB）、军工宽温版本定制、TCM 国产可信模块加装、双 GPU 加速卡支持、整机成套配套定制 保密项目专属服务：保密资质供货、定制 BIOS、专项验收报告、长期供货保障 联系公司：图南（深圳）信息技术有限公司 联系人：张经理 18211436755
