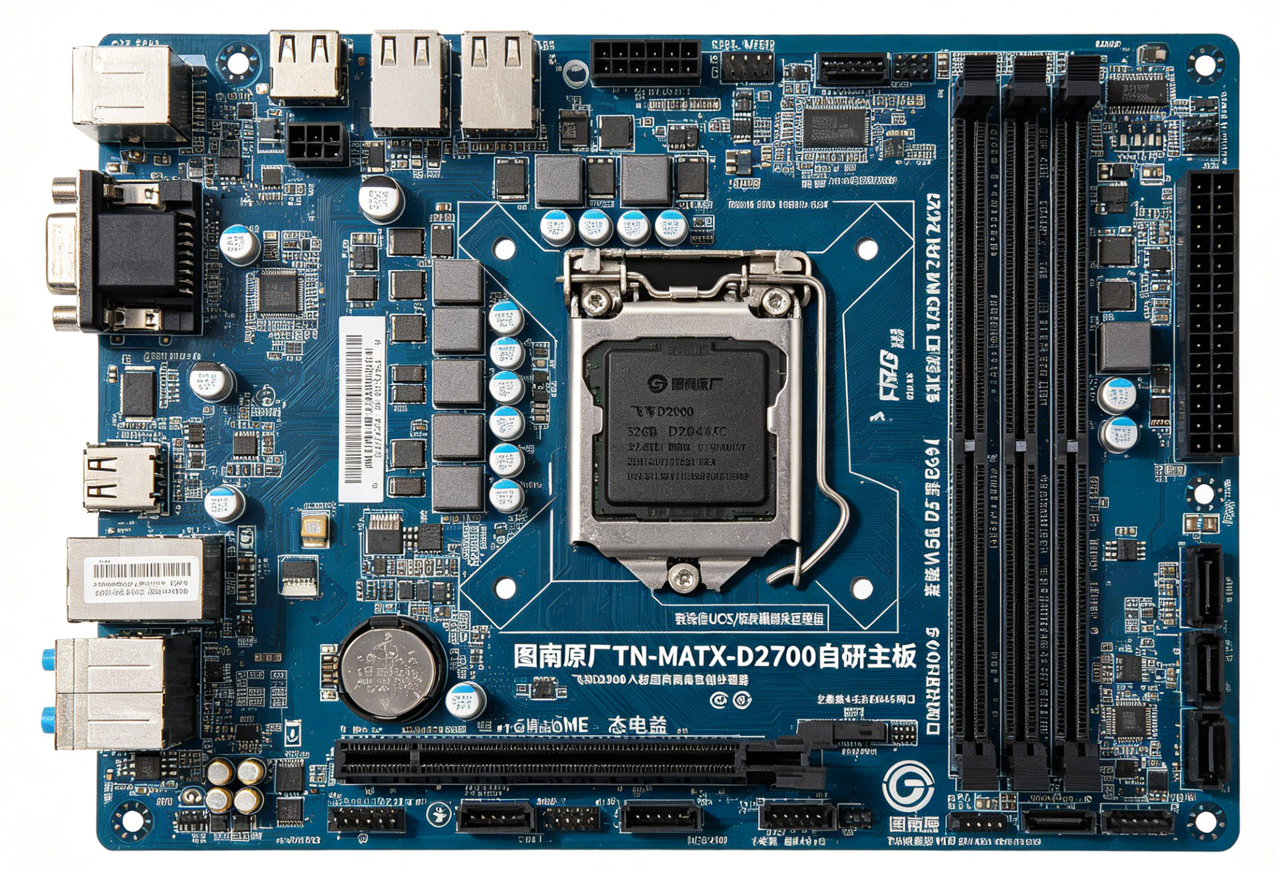

图南 TN-MATX-D2700 飞腾信创工控主板

图南 TN-MATX-D2700 是图南科技自主研发、自主命名、自主定型的飞腾平台国产信创工控主板，专为政企信创替代、嵌入式工控集成、行业终端定制等高安全合规场景倾力打造。整机标配飞腾 D2000 八核处理器、32GB DDR4 ECC 工业级内存、512GB 高速 NVMe 固态、板载千兆双网口与全规格工业 IO，预装统信 UOS / 麒麟 V10 国产信创操作系统。

• 主板型号：图南原厂 TN-MATX-D2700 自研主板 • 处理器CPU：飞腾 D2000 八核国产高性能信创处理器 • 运行内存：标配 32GB DDR4 ECC 工业级双通道内存 • 存储硬盘：标配 512GB 高速 NVMe 固态硬盘 • 板载网络：2×板载千兆 RJ45 网口 • 预装系统：统信 UOS / 银河麒麟 V10 信创专用操作系统

01 处理器核心性能 搭载飞腾 D2000 八核高性能国产处理器，主频 2.3GHz、最大睿频 2.6GHz，采用 ARM v8 兼容架构，原生支持国密算法硬件加速。专为政务办公、金融柜面、工控自动化、电力监控等信创合规项目优化升级，应对多软件并发、行业系统长期值守、组态工控运算全程稳定无卡顿。低功耗制程工艺，温控表现优异，高负载长时间运行不发烫、不蓝屏，完美满足 7×24 小时无人值守工业现场需求。 02 图南自研 TN-MATX-D2700 主板核心参数 图南 TN-MATX-D2700 主板为品牌专属定制信创工控主板，采用工业级电路布局，全封闭式电感、全固态军工级电容、6 层 PCB 板设计，抗干扰、抗震动、防电磁干扰能力突出，长时间满负荷工作不掉线。 • 内存插槽：2×DDR4 SO-DIMM 双通道，支持 ECC 纠错，最大支持 64GB • 存储接口：1×M.2 NVMe 2280（PCIe 3.0×4 高速接口） + 2×SATA III 6Gb/s • 扩展槽位：1×Mini-PCIe + 1×M.2 Key-E（支持 WiFi/蓝牙模块） • 板型规格：MATX 工业级标准板（244×244mm） • 适配机箱：标准 MATX 工控机箱、嵌入式机箱、迷你工控箱 03 内存、存储与供电系统 标配 32GB DDR4 ECC 高速内存，原生支持 ECC 错误自动纠正机制，金融、电力、医疗等关键业务运算数据零差错。标配 512GB NVMe 高速固态硬盘，4K 随机读写超 80000 IOPS，开机秒进系统、软件秒级响应、组态画面秒级切换。供电系统采用 12V DC 宽压输入设计（9~36V 工业宽压可选），适配复杂工业现场电网环境。 04 操作系统适配 出厂可预装统信 UOS、银河麒麟 V10、openEuler、欧拉等主流国产信创操作系统，所有系统均经过深度兼容适配认证，BIOS 级别开放飞腾平台底层驱动接口，软硬件协同优化，运行流畅性、稳定性、安全性全面达到信创合规验收标准。

后置背板原生 IO 接口（装机即用） • USB3.2 高速接口：4 个 • USB2.0 常规接口：4 个 • HDMI 2.0 高清显示接口：1 个（4K@60Hz） • VGA 视频兼容接口：1 个 • DisplayPort 1.4 高清接口：1 个 • 千兆 RJ45 网口：2 个（双网冗余） • 工业 RS232 串口：4 个 • 工业 RS485 串口：2 个 • 标准音频接口：3 个（输入/输出/麦克风） • 标准电源供电接口：1 个 主板内置扩展插针 • USB2.0 前置扩展插针：2 组（可拓展 4 个前置 USB） • SATA 设备供电插针：2 组 • CPU 温控风扇插针：1 个（4 针 PWM 智能调速） • 系统机箱风扇插针：2 个 • 前置面板功能插针：1 组 • 工业显示 LVDS/eDP 插针：1 个 • GPIO 数字 IO 插针：8 路（支持工业设备联动）

• 图南自研自有主板型号：品牌专属定型，自主管控供货、自主售后保障，项目交付稳定靠谱 • 飞腾平台深度适配：D2000 国产八核处理器，原生 ARM v8 架构，安全合规 • 纯国产信创全适配：飞腾 CPU + 图南主板 + 统信/麒麟系统，全链路自主可控 • 工业级稳定军工用料：全固态电容 + 6 层 PCB，7×24 小时连续运行不宕机 • ECC 内存防错纠错：金融、电力等关键业务运算数据零差错 • 全规格 IO 接口配置：办公、工控、外设全适配，4 串口 + 双网 + 三显输出 • 全方位扩展升级：内存、硬盘、网卡、无线模块均可按需扩容 • 12V 宽压稳定供电：适配复杂工业现场电网环境，断电恢复自启

信创工业自动化主板替代、嵌入式工控终端、政务办公终端集成、金融柜面终端、电力监控数据采集、智能交通信号控制、医疗影像设备配套、各类信创定制工控集成项目

• 主板规格：MATX 工业级标准版型 244×244mm • 工作温度：0℃ ~ 60℃（工业宽温版可定制 -20℃ ~ 70℃） • 存储温度：-40℃ ~ 85℃ • 工作湿度：5% ~ 95% 无冷凝 • 供电规格：12V DC（9~36V 工业宽压可选） • 工作模式：7×24 小时全天候不间断高负载运行

标准订购型号：TN-MATX-D2700+飞腾D2000 2.6G+32G+512G+板载 可选定制：内存升级（最大 64GB）、硬盘扩容、宽温版本定制、WiFi 蓝牙加装、系统替换定制（UOS/麒麟/openEuler）、整机成套配套定制 联系公司：图南（深圳）信息技术有限公司 联系人：张经理 18211436755
